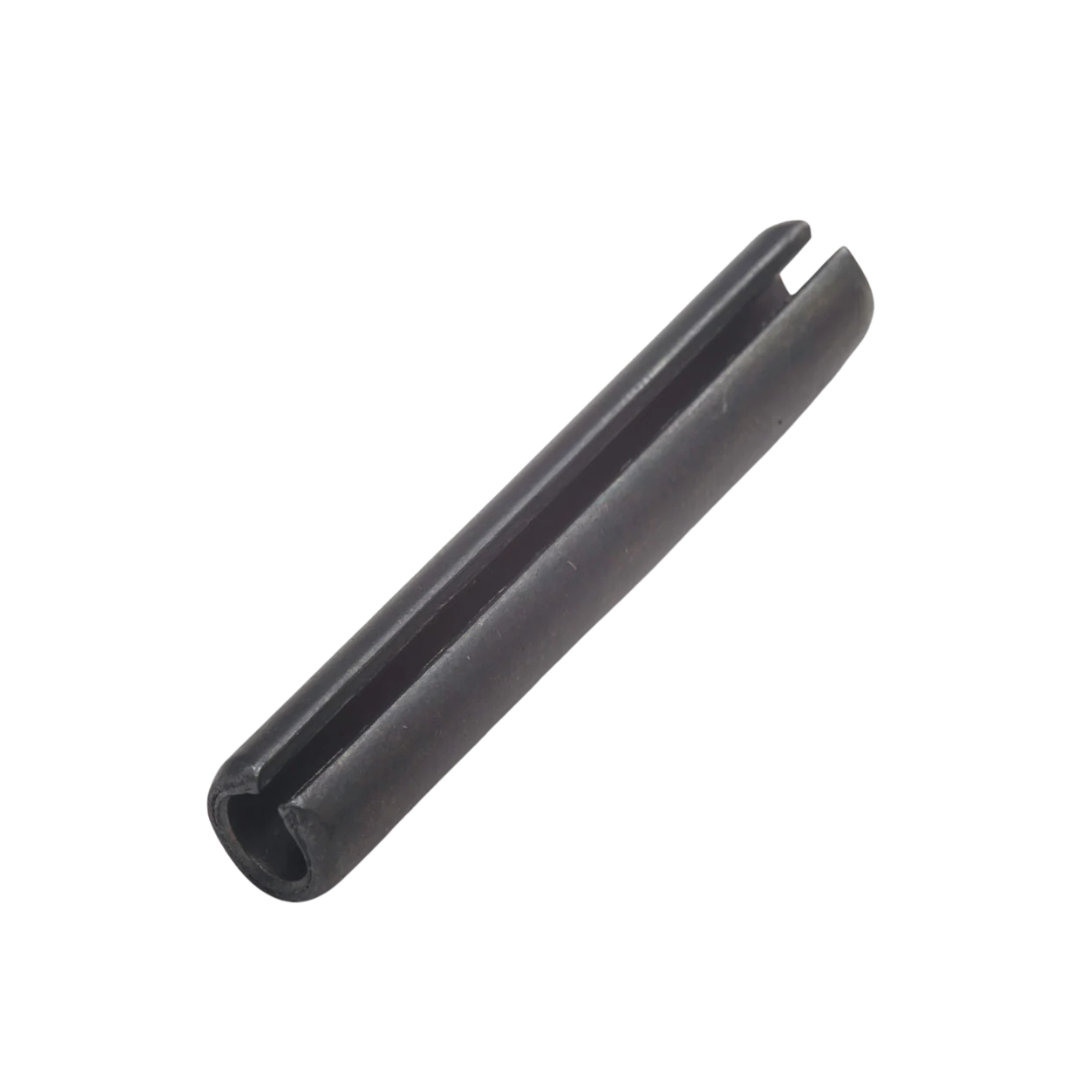

Perno Ranurado

Perno Ranurado

$ 0.00 MXN
$ 0.00 MXN
Oferta Agotado

También conocido como:

  • Pasador de estrías / Perno estriado

  • Pasador de expansión por deformación

  • Perno de retención para agujeros ciegos (Grooved pin)

  • DIN 1471 / DIN 1472 / DIN 1473

Fijación rápida, económica y resistente a la vibración sin necesidad de barrenado de alta precisión.

Este perno sólido cuenta con tres ranuras longitudinales troqueladas exteriormente a lo largo de su cuerpo. Al ser insertado en un agujero cilíndrico estándar, el material desplazado en las crestas de las ranuras se comprime elásticamente contra las paredes del barrenado. Esto genera un ajuste por interferencia de gran firmeza y alta resistencia al aflojamiento por vibración, eliminando la necesidad de rectificar o rimar los agujeros previamente.

Disponibilidad de Medidas:

  • Sistema Métrico: Disponible en normas DIN 1471 (ranura completa con chaflán), DIN 1472 (media ranura) y DIN 1473 (ranura completa paralela), en una amplia gama de diámetros y longitudes.

  • Sistema en Pulgadas (ANSI/ASME): Medidas fraccionarias e industriales para requerimientos estándar.

Características Principales:

  • Material: Acero al carbono de alta calidad / Acero inoxidable para ambientes corrosivos.

  • Mecanismo de Sujeción: Deformación elástica de sus tres estrías longitudinales que ejercen presión radial constante.

  • Facilidad de Instalación: Se instala a presión con martillo o prensa en agujeros taladrados comunes (tolerancia H11), reduciendo tiempos y costos de maquinado.

  • Resistencia a la Vibración: La fuerza de expansión permanente evita que el perno se salga bajo condiciones de choque o trabajo pesado.

  • Acabado: Natural con recubrimiento de aceite protector, o galvanizado / fosfatado para resistencia a la corrosión.

Aplicaciones Comunes:

  • Bisagras, articulaciones y puntos de pivote en mecanismos móviles.

  • Fijación de palancas, manijas, engranes ligeros y poleas a sus respectivos ejes.

  • Ensamble de maquinaria agrícola, electrodomésticos y herramientas eléctricas.

  • Aplicaciones industriales con alta vibración donde un pasador liso se saldría.
