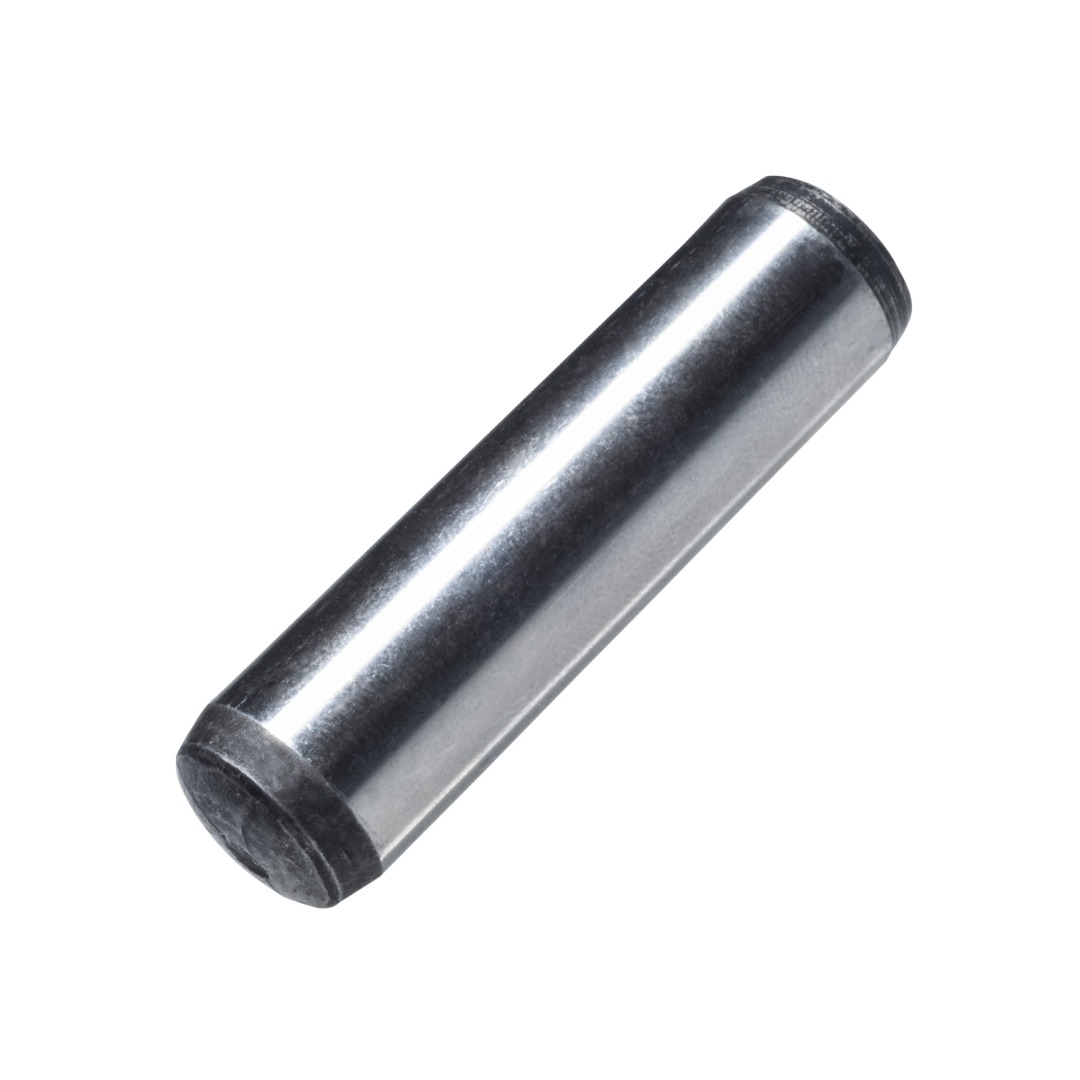

Perno Sólido

También conocido como:

• Perno sólido / Pasador de precisión rectificado

• Perno de guía / Pasador de posicionamiento

• Pasador cilíndrico templado (Dowel pin)

Alineación, fijación y posicionamiento de máxima precisión para ensambles críticos.

Este perno cilíndrico sólido según norma DIN 6325 está diseñado para garantizar la localización exacta y la alineación rígida entre componentes mecánicos. Fabricado en acero aleado con tratamiento térmico de temple y un rectificado de altísima precisión, ofrece una resistencia excepcional al cizallamiento, al desgaste y a la deformación bajo cargas estructurales severas. Sus extremos biselados facilitan la inserción y el centrado en agujeros ciegos o pasantes sin dañar las piezas de acople.

Disponibilidad de Medidas:

• Sistema Métrico (DIN 6325 / ISO 8734): Amplia variedad de diámetros nominales y longitudes estándar.

• Sistema en Pulgadas (ANSI/ASME B18.8.2): Medidas fraccionarias e industriales para aplicaciones estándar.

Características Principales:

• Material y Dureza: Acero para rodamientos / aleado, templado para máxima tenacidad y resistencia al desgaste.

• Tolerancia de Precisión: Diámetro rectificado con tolerancia m6 para un ajuste a presión limpio y exacto.

• Diseño Operativo: Extremos con chaflán / bisel de entrada que facilita la alineación y evita el enganche durante la instalación.

• Desempeño: Absorbe altas fuerzas de corte laterales y mantiene la repetibilidad dimensional en ensambles de precisión.

• Acabado: Rectificado fino con ligera capa de aceite protector para prevenir la oxidación en almacén.

Aplicaciones Comunes:

• Fabricación y mantenimiento de troqueles, moldes de inyección y estamparía.

• Posicionamiento de carcasas, bloques de motor y cajas de transmisión.

• Centrado de placas guía, fixtures de maquinado y mesas de coordenadas CNC.

• Ensamble de maquinaria pesada, robótica y componentes de automatización industrial.
